Водонагреватель ВПГ-20-В1-2.23-П-Р2 "Протон-1"

 Аппарат является современным прибором, предназначенным для немедленного получения горячей воды при многоточечном водоразборе. Он соответствует высшему классу и оснащен автоматическими устройствами безопасности и регулирования, обеспечивающими:

• доступ газа к основной горелке только при наличии запального пламени и протока воды;
• отключение основной и запальной горелок при отсутствии разрежения в дымоходе;
• перекрытие газового клапана в случае уменьшения расхода воды;
• регулирование расхода воды;
• регулирование расхода газа.

Кроме этого аппарат оснащен предохранительным клапаном по воде, обеспечивающим сброс избыточного давления воды на входе в аппарат. Через клапан производится слив остатков воды из водопроводных коммуникаций аппарата. Пьезоэлектрический розжиг обеспечивает надежность и удобство включения аппарата.

Конструкция аппарата обеспечивает защиту внутренних устройств аппарата от перегрева. Конструкция аппарата позволяет поддерживать температуру воды постоянной независимо от изменения давления воды или газа.

Аппарат предназначен для работы только на природном газе с номинальным давлением 1274 Па (130 мм вод.ст.) и теплотой сгорания газа 35570+-1780 кДж/м куб.

Проверка и подготовка к пуску. Полным открытием главного водяного крана и крана подачи горячей воды проверяют наличие протока воды через водонагреватель, после чего закрывают кран подачи горячей воды.

Внимание! Запрещается зажигать запальник с пропусканием воды через водонагреватель, так как такая операция опасна.

Нажимают на кнопку "Тушение" и полностью открывают главный газовый кран.

Зажигание запальника. Медленно нажимают на кнопку "Зажигание" до появления щелчка и проверяют появление пламени на запальнике. После появления пламени запальника продолжают нажимать на кнопку "Зажигание" в течение примерно 2 с, (времени, необходимо для установления рабочего состояния предохранительного устройства).

Проверка зажигания запальника. Снимают палец с кнопки "Зажигание" и еще раз проверяют наличие пламени на запальнике визуально через смотровое окно.

Внимание! Не следует приближать глаза слишком близко к смотровому окну. При неудачном зажигании запальника повторяют операцию зажигания нажатием на кнопку "Открытие".

Подача горячей воды. При открытии крана подачи горячей воды основная горелка зажигается автоматически с помощью запальника.

При этом следует помнить.

1. Кран подачи горячей воды рекомендуется поворачивать на достаточно большую степень открытия. В противном случае основная горелка может не зажигаться или погаснуть в процессе подачи горячей воды.

2. В начале пуска зажигания основной горелки из крана подачи горячей воды продолжает выходить холодная вода до тех пор, пока она не будет вылита из водонагревателя и трубопровода подачи горячей воды.

3. При полном открытии крана подачи горячей воды температура воды может оказаться невысокой. В таком случае уменьшают степень открытия крана для повышения температуры воды.

4. Необходимо иметь в виду, что основная горелка может погаснуть при чрезмерном уменьшении степени открытия крана подачи горячей воды.

Отключение горячей воды. При закрытии крана подачи горячей воды автоматически отключается основная горелка и остается горящим только запальник.

В дальнейшем при открытии любого из кранов многоточечного водоразбора можно получать горячую воду из него с автоматическим зажиганием основной горелки до тех пор, пока не будет отключен запальник.

Регулирование температуры (расхода) воды. Для повышения температуры воды нажимают ручку регулятора температуры воды и перемещают ее направо при нажатом положении (при этом повышается температура горячей воды с уменьшением ее подачи).

Для снижения температуры воды нажимают ручку регулятора и перемещают ее налево при нажатом положении (при этом снижается температура воды с увеличением подачи).

Водонагреватель ВПГ-18-2.23-В11-Р2 "Нева-3208"

   Аппарат является проточным и предназначен для нагревания воды, используемой в санитарных целях (мытье посуды, стирка, купание) в квартирах, коттеджах, дачных домах. Он может быть использован для многоточечного водоразбора и предназначен для работы на природном газе по ГОСТ 5542-87 или сжиженном газе по ГОСТ 20448-90.

  Водонагреватель настенного типа имеет прямоугольную форму, образуемую съемной облицовкой. На лицевой панели облицовки расположены: ручка управления газовым краном, кнопка включения электромагнитного клапана, смотровое окно для наблюдения за пламенем запальной и основной горелок и окно для проверки тяги.

  В нижней части аппарата расположены патрубки подвода газа, подводка холодной воды и отвода горячей воды.

  Описание работы аппарата. Аппарат состоит из камеры сгорания (в состав которой входят каркас, газоотводящее устройство и теплообменник), водогазогорелочного блока (состоящего из основной горелки, запальной горелки, газового крана, регулятора воды, клапана электромагнитного) и термопары, предназначенной для отключения водонагревателя при отсутствии тяги в дымоходе.

 При нажатии на кнопку электромагнитного клапана и открытом (в положение "Розжиг") кране газ поступает к запальной горелке, которая разжигается с помощью пьезорозжига.

  Термопара, нагреваемая пламенем запальной горелки, передает ЭДС электромагниту клапана. который автоматически удерживает тарелку и обеспечивает доступ газа к газовому крану.

  При повороте ручки управления по часовой стрелке газовый кран осуществляет последовательность включения запальной горелки в положение "Розжиг" и подачу газа к основной горелке в положение "Аппарат включен" и регулирует количество газа, поступающего на основную горелку, в пределах - "Малое пламя", - "Большое пламя" для получения желаемой температуры воды. При этом основная горелка загорается только при протоке воды через аппарат (при открывании крана горячей воды).

  Выключение аппарата производится поворотом ручки управления против часовой стрелки до упора, при этом мгновенно гасятся основная и запальная горелки. Клапан электромагнитной пробки будет оставаться открытым до остывания термопары (10...20 с).

  Для обеспечения плавного зажигания основной горелки в регуляторе воды предусмотрен замедлитель зажигания, работающий как дроссель, при вытекании воды из надмембранной полости и замедляющий движение мембраны вверх, а следовательно, и скорость зажигания основной горелки.

  Аппарат оснащен устройствами безопасности, обеспечивающими:

• доступ газа к основной горелке только при наличии запального пламени и протока воды;
• перекрытие газового клапана на основную горелку в случае погасания запальной горелки при уменьшении расхода воды;
• отключение основной и запальной горелок при отсутствии тяги в дымоходе.

  Включение аппарата. Перед включением аппарата проверить наличие тяги, поднеся зажженную спичку или полоску бумаги к окну контроля тяги. Пламя должно отклониться внутрь.

  Для включения аппарата необходимо:

• открыть общий кран на газопроводе перед аппаратом;
• открыть запорный вентиль холодной воды (перед аппаратом);
• установить ручку аппарата в положение "Розжиг";
• нажать на кнопку электромагнитного клапана и неоднократно нажимать на кнопку пьезорозжига до появления пламени на запальной горелке;
• отпустить кнопку электромагнитного клапана после включения его в работу (по истечению не более 60 с), при этом пламя запальной горелки не должно погаснуть.

  Внимание! При первом зажигании или после длительного хранения на складе аппарата, для удаления воздуха из газовых коммуникаций, предыдущие две операции повторить.

• открыть газовый кран на основную горелку, для чего ручку газового крана повернуть до упора (положение - "Большое пламя"). При этом запальная горелка продолжает гореть, но основная горелка еще не зажигается;
• открыть водоразборный кран, при этом должно произойти зажигание основной горелки.

  Внимание! После включения аппарата повторно проверить наличие тяги. Регулировка степени нагрева воды производится поворотом ручки аппарата в пределах положений - "Большое пламя", - "Малое пламя" или изменением расхода воды, проходящей через аппарат.

  Выключение аппарата. По окончании пользования выключить аппарат, соблюдая следующую последовательность:

• закрыть водоразборные краны;
• повернуть ручку управления газовым краном против часовой стрелки до упора (в положение "Аппарат отключен");
• закрыть общий кран на газопроводе;
• закрыть запорный вентиль холодной воды.

Газовый водонагреватель Gorenje GWH10NNBW

 Проточный водонагреватель Gorenje GWH10NNBW – подходит для любого помещения!

Особенности

Этот компактный водонагреватель мгновенно нагреет воду до нужной температуры – достаточно лишь открыть кран. Его можно устанавливать даже в скромных по площади помещениях. При этом водонагреватель имеет несколько режимов мощности, снабжен датчиками защиты и отличается высокой производительностью.

Управление

Пользоваться этим проточным водонагревателем очень просто благодаря удобному механическому управлению. На дисплее отображается вся необходимая информация. Индикация температуры нагрева позволит вам полностью контролировать ее. Также имеется ограничение температуры нагрева.

Удобство

Прибор оснащен системой газ-контроля для безопасной работы. Продуманный контроль нагрева и розжига позволяет с помощью поворотно-нажимной ручки мгновенно приступить к работе, не тратя при этом лишнее время.

https://fas.st/V7Rvd

Водонагреватель ВПГ-18

   Аппарат является проточным, с многоточечным разбором горячей воды. Высота огневой камеры в этом водонагревателе уменьшена до минимума за счет того, что основная часть теплоты передается воде через пластины калорифера. Охлаждение огневой камеры обеспечивается одним витком змеевика. Калорифер собран из одного ряда медных пластин и пересекается тремя горизонтальными участками змеевика. Водонагреватель оборудован инжекционной горелкой с двумя инжекторами, обеспечивающими поступление первичного воздуха до 60%, необходимого для сгорания. Это способствует полному сгоранию газа в коротких факелах.

  Конструкция блок-крана водонагревателя обеспечивает последовательную подачу газа сначала на запальник, потом на основную горелку. При отсутствии разбора воды или снижении давления водопроводной воды, а также при отсутствии пламени на запальнике прекращается подача газа на основную горелку.

  Ручка блок-крана может занимать следующие положения. При крайнем левом - кран полностью закрыт, при среднем - газ пропускается только на запальник, при крайнем правом - газ пропускается на запальник и основную горелку.

  Клапан блокировки газа может открываться лишь при нагреве биметаллической пластины. Газовый клапан через шток связан с мембраной и открывается только при наличии протока воды в мембранной камере и установленной в ней трубке Вентуре. При наличии расхода воды в узком сечении трубки, сообщающемся с надмембранным пространством, происходит падение статического напора. Вследствие этого падает давление и над мембраной, которая перемещается вверх и через посредство штока открывает клапан блокировки.

  Шариковый замедлитель зажигания, частично перекрывая сечение пропускного канала, несколько замедляет перемещение мембраны и клапана вверх и обеспечивает плавность включения горелки.

  В настоящее время конструкция водонагревателя усовершенствована по сравнению с ранее выпускавшимся водонагревателем ВПГ-18. Например, в водонагревателе ВПГ-23 улучшена конструкция теплообменника, значительно изменены основная и запальная горелки, установлен датчик тяги.

  Если в водонагревателях ВПГ-18 тепловой автомат располагался в вертикальной стойке основной горелки, то в водонагревателе ВПГ-23 теплового автомата нет и его функции выполняет электромагнитный клапан. Его основное назначение - прекращение подачи газа на основную горелку водонагревателя при падении тяги в дымоходе ниже допустимого предела.

  Принцип работы электромагнитного клапана можно изучить. При нажатии на кнопку шток перемещается вправо, упирается в тарелку верхнего клапана и, преодолевая усилие пружины, отжимает его от седла. Вследствие этого газ направляется к газовой части водогазогорелочного блока. Если ручка газовой части блока находится в положении, обеспечивающем подачу газа на запальную горелку, то горелка разжигается и пламя ее обогревает спай термопары.

  Возникшая ЭДС поступает в обмотку катушки через винт. Вследствие этого электромагнит получает возможность удерживать якорь в прижатом к сердечнику положении.

  После того как электромагнитный клапан обеспечит свободный проход газа, приступают к розжигу основной горелки. Для этого достаточно перевести ручку аппарата по ходу часовой стрелки, и газ, выходя через сопла и секции основной горелки внутрь огневой камеры, воспламеняется от пламени запальной горелки.

  В газовой части водогазогорелочного блока с левой стороны крепится тройник, через который газ поступает к запальной горелке и одновременно через соединительную трубку - под колпак датчика тяги.

  Если разрежение будет ниже допустимого предела, то отходящие газы попадут в помещение кухни и нагреют биметаллическую пластину датчика тяги. Пластина постепенно выгнется, приподнимется ее свободный конец, и клапан отойдет от седла. Это приведет к разгерметизации трубки, соединяющей тройник и датчик тяги. Произойдет погасание пламени запальника, охлаждение спая термопары и срабатывание электромагнитного клапана. При этом под действием пружины клапан плотно прижмется к своему седлу и перекроет проход газа на основную и запальную горелки.

  Таким образом, в водонагревателе ВПГ-23 успешно реализованы прогрессивные тенденции современного машиностроения - уменьшение габаритов и материалоемкости при одновременном повышении эксплуатационных качеств.

Устройство водонагревателя КГИ-56. (часть 3)

   Мембрану изготовляют из прочной на разрыв резины. Сверху на мембране имеется тарелка, с помощью которой мембрана передает усилие на шток.

  Регулировочный винт устанавливают у выхода холодной воды из блок-крана. Он предназначен для регулирования количества проходящей через радиатор воды. Если при полностью открытой горелке вода, поступающая из колонки, имеет недостаточную температуру и водяным вентелем в пункте разбора или краном горелки не удается поднять ее температуру, то регулировочный винт необходимо ввернуть глубже, уменьшив подачу холодной воды в радиатор.

  Блок-кран служит для предохранения водонагревателя от распайки при прекращении подачи воды. При открытом водяном вентиле вода поступает в блок-кран. Заходя в нижнюю водяную камеру, проходит через радиатор, заполняя верхнюю водяную камеру, и останавливается, доходя до закрытого разборного крана горячей воды. В неподвижной воде давление по принципу сообщающихся сосудов во всех точках трубчатой системы одинаково, следовательно, мембрана будет испытывать одинаковое давление сверху и снизу, равное давлению воды в водопроводе, т.е. через шток на клапан она действовать не будет. В этом случае на клапан действует только сила пружины, которая держит его закрытым. Как только разборный кран будет открыт, мембрана окажется под воздействием разных давлений. В ее верхней водяной камере давление упадает больше, чем в нижней. Мембрана начнет прогибаться вверх, толкнет шток и, пересилив давление пружины, откроет газовый клапан. Газ может пойти на горелку и загореться от запальника, если будет открыт газовый кран основной горелки. Вода, проходя через радиатор, начнет нагреваться. Если снова закрыть разборный кран горячей воды, то произойдет обратное: течение воды прекратится, и давление на мембрану сверху и снизу станет вновь одинаковым. Газовый клапан под действием пружины опустится на свое гнездо, перекрыв проход газа на горелку.

  Если по каким-либо причинам вода в водопроводе вообще исчезнет в тот момент, когда работает колонка, то произойдет аналогичная картина: газовый клапан под действием пружины закроется, и горелка погаснет.

Устройство водонагревателя КГИ-56. (часть 2)

 Термоклапан состоит из биметаллической пластины, штока и клапана. Биметаллическая пластина изготовлена из двух пластин металла с разным коэффициентом линейного расширения. Пластина металл с большим коэффициентом расширения расположена снаружи. Тыльная часть биметаллической пластины нагревается запальником, при нагревании сжимается ее верхней конец, к которому прикреплен шток. Если подача газа прекратится, то горелка и запальник погаснут, биметаллическая пластина остынет, распрямится , потянет шток вверх и закроет клапан, который перекрывает поступление газа в горелку.

  Блок-кран состоит из двух частей: газовой (верхней) и водяной (нижней). Корпус имеет внутри гнездо под пробку. Подача газа происходит сбоку, а выход - вверху. Запальник расположен в боковой части корпуса. Внизу имеется горизонтальная прорезь для крановой ручки горелки.

  Пружина пробки газового крана верхним концом упирается в нажимную шайбу, а нижним - в пробку крана. Пружина прижимает пробку к гнезду и позволяет легко ее поворачивать. В то же время пружина препятствует выходу пробки из гнезда, что обеспечивает полную герметичность. Пружина клапана - меньшего диаметра, она прижимает клапан к седлу.

  Нажимную шайбу устанавливают в верхней части корпуса так, чтобы обе пружины были сжаты и оказывали давление на пробку и клапан. Ножка клапана имеет кольцевую заточку под сальник, который препятствует прониканию газа вниз по ножке клапана.

  Запальник состоит из съемной горелки с отверстиями для первичного воздуха, форсунки, пробки, пружины и ручек. Пружина не позволяет пробке выходить из корпуса. Вход газа в запальник минует кран горелки, поэтому запальник может работать и тогда, когда горелка водонагревателя выключена.

  Водяная часть блок-крана состоит из корпуса и верхней крышки, которая имеет отверстие для штока, а внутри водяную камеру. Корпус снабжен также водяной камерой и отверстиями для входа и выхода холодной и горячей воды. Там , где проходит холодная вода, установлен водяной фильтр, а у входа - регулировочный винт. У входа холодной воды имеется проход в нижнюю водяную камеру, а у входа горячей воды - проход в верхнюю водяную камеру под верхней крышкой. Обе крышки скреплены винтами.

....продолжение следует.

Проект 643 Дом-баня 8.7х9.8 брус 200х200

Проект сруба дома-бани, общей площадью 54,89м2. Габаритные размеры в плане 8,7м х 9,8м (в осях). Высота 1го этажа от чистового пола до балок перекрытия — 2500мм. Отметка конька — 4598мм. За нулевой уровень принят уровень чистового пола.
https://prtglp.ru/affiliate/11202665/evgbra

Технико-экономические показатели: Общая площадь — 54,89м2 Жилая площадь — 34,91м2 Объёмно планировочные решения. Предусмотрены помещения: открытая терраса, тамбур, кухня-гостиная, спальня, санузел, моечная, парная, тех.помещение. Основные конструкции и материалы. Фундамент запроектирован на винтовых сваях. Сруб — брус 200х200мм Окладной венец — брус 200х200мм, лиственница Балки пола — брус 100х200мм, лиственница Балки перекрытия — брус 100х200мм Стропила — доска 50х200мм Обрешетка — доска 25х100мм (устанавливается с шагом 350мм в осях) Настил пола — доска 50х180мм На строительство бани Вам потребуется: Брус 200х200 — 39,84м3 Вспомогательный пиломатериал — 20,75м3 Площадь кровли — 107м2
https://prtglp.ru/affiliate/11202665/evgbra

Газовый водонагреватель Ariston SGA 120

Газовый водонагреватель Ariston SGA 120 – оснащен большим баком и удобным управлением! Встроенный магниевый анод помогает защитить водонагреватель от образования ржавчины и сократить образование накипи. Если пламя конфорки случайным образом погаснет, инновационные технологии определят это и автоматически прервут подачу газа. Водонагреватель имеет предохранительный клапан, который сбрасывает избыточное давление через специальное дренажное отверстие.
https://fas.st/SiiUKO

Газовый водонагреватель Ariston SGA 200

Накопительный водонагреватель Ariston SGA 200 – обеспечит ваш дом необходимым количеством горячей воды! Водонагреватель имеет предохранительный клапан, который сбрасывает избыточное давление через специальное дренажное отверстие. Если пламя конфорки случайным образом погаснет, инновационные технологии определят это и автоматически прервут подачу газа. Пользоваться этим водонагревателем очень просто благодаря интуитивно понятному механическому управлению. Также имеется индикация включения и нагрева.
https://fas.st/SXfWtY

Устройство водонагревателя КГИ-56.

Кожух выполнен из эмалированной листовой стали и имеет съемную переднию крышку. Крепится на стене двумя кронштейнами, которые проходят внутрь и удерживают в определенном положении радиатор. Горелку и блок-кран крепят не на кожух, а на газопровод, что создает некоторые неудобства при установке прибора. В крышке имеется отверстие для зажигания запальника (запальной горелки) и наблюдения за работой горелки.
Газоотводящее устройство состоит из корпуса и предохранителя обратной тяги. Его устанавливают в верхней части кожуха для защиты пламени горелки и запальника при опрокидывании тяги от задувания. При нормальной тяге горячие газы от горелки обтекают предохранитель и уходят в газоход.
Радиатор состоит из калорифера, огневой камеры, змеевика и предназначен для передачи теплоты от работающей горелки протекающей по змеевику вода. Весь радиатор сделан из меди (наиболее теплопроводного металла).
Калорифер состоит из четырех трубок, на которые насажены медные пластины. Проход между пластинами сужаются кверху. Горячие газы с высокой температурой, проходя между пластинами, отдают свою теплоту, которая через калорифер передается воде. После калорифера температура газов не более 180 градусов С.
Огневая камера представляет собой кожух, внутри которого происходит горение газа. Снаружи по стенкам огневой камеры проходят трубки змеевика, где вода, соприкасаясь с горячими стенками камеры, также нагревается. Кроме того, огневая камера направляет поток горячего газа в пластины калорифера, не позволяя потоку отклоняться в сторону и увеличивая тем самым теплообмен.
Змеевик представляет собой систему медных трубок, по которой вода из блок-крана идет по радиатору, нагревается и возвращается обратно в блок-кран.
Инжекционная горелка водонагревателя КГИ-56 состоит из корпуса с накидной гайкой, который монтируют на блок-кране. С боку горелки имеется регулятор первичного воздуха.
....продолжение следует.

Проект 448 Дом Сказка

Проект дома чуть больше 110м2, выполнен из бруса 240мм. Архитектурное решение выполнено в сказочном стиле.
https://prtglp.ru/affiliate/11200063/evgbra

Проект 640 Баня 7х8 бревно 200мм

Проект просторной бани 7х8 для большой компании из оцилиндрованного бревна 200. Общая площадь - 53,53м2. Высота 1го этажа от чистового пола до балок перекрытия - 2700мм.
https://prtglp.ru/affiliate/11199790/evgbra

Проект 639 Баня 5.58х7.52 брус 150х150

Одно из самых простых и популярных решений! Данный проект предусматривает баню с просторной террасой для комфортного отдыха.
https://prtglp.ru/affiliate/11198505

Принципиальная схема проточного водонагревателя.(2)

Запальники горелочных устройств представляют собой односопловую инжекционную горелку малой производительности. Газ к запальнику подается через особенный канал и блокируется с поступлением газа на горелку водонагревателя и наличием пламени на запальнике.
Схема работы биметаллического термоклапана. Взону пламени запальника вводят согнутую биметаллическую пластинку. В холодном состоянии верхняя полоса пластинки находится в горизонтальном состоянии, вследствии чего клапан через шток поддерживается в закрытом положении, перекрывая проход газа на основную горелку. При нагревании биметаллической пластины верхняя полоса ее опускается и приводит к перемещению клапана и открытию прохода газа на горелку.
В новых конструкциях водонагревателей предусмотрены дополнительные функции автоматики по блокировке работы основной горелки с величиной тяги в дымоходе. Так, в водонагревателе ВПГ-18М вместо биметаллического термоклапана установлен электромагнитный датчик пламени. В зону запального пламени введена термопара, которая является датчиком электродвижущей силы для электромагнитного клапана. Электромагнитный клапан в свою очередь управляет доступом газа к горелке водонагревателя.
Теплообменник состоит из огневой камеры и калорифера. Размещенные на наружной стороне огневой камеры змеевики предохраняют стенки камер от перегрева. В первых моделяхводонагревателей применялось два змеевика, один - для подачи холодной воды к калориферу, другой - горячей воды к разборному крану. В современных конструкциях проточных водонагревателей змеевик имеет лишь один оборот вокруг огневой камеры.
Основное количество теплоты передается воде через калорифер. Теплота передается радиацией, конвекцией и теплопроводностью через металлические стенки, которые находятся в контакте с одной стороны с водой, с другой - с потоком отходящих газов. При этом необходимо учитывать, что на величину передачи теплоты от горячих газов воде могут влиять следующие факторы: скорость протекания воды в змеевике; скорость движения продуктов сгорания; материал и размер ребер калорифера; качество припайки ребер к трубкам калорифера; температурный режим в огневой камере.
Для предотвращения преждевременного выхода из строя теплообменников следует знать причины и способы устранения возникающих неисправностей. Отложение накипи на внутренних стенках водяных труб приводит к уменьшению теплопередачи и снижению КПД водонагревателя. Повышение скорости протекания воды уменьшает вероятность образования накипи. На долговечность работы теплообменника влияют коррозия и окисление его поверхности. В новых моделях водонагревателей предусмотриваются устройства автоматического регулирования температуры воды.
В старых моделях водонагревателей пластинки калорифера припаивали к водяным трубкам оловянным припоем. Практика показала, что вследствие сравнительно низкой температуры плавления олова во многих случаях наблюдалось оплавление припоя, что приводило к перегреву элементов калорифера и снижению теплопередачи. В настоящее время пластинки приваривают к трубкам с помощью медно-фосфористых припоев, имеющих высокую температуру плавления (860 градусов С).
Система автоматических устройств в водонагревателях обеспечивает регулирование поступления газа на горелку в зависимости от протока воды и прекращение доступа газа к горелке при отсутствии пламени запальника. По мере модернизации водонагревателей совершенствуется и система блокировки.

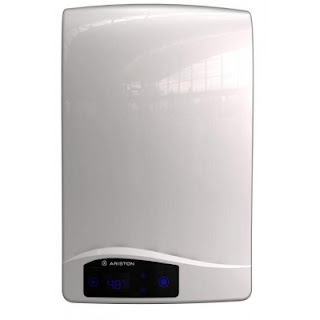

Газовый водонагреватель Ariston NEXT EVO SFT 11 NG EXP

обеспечит ваш дом горячей водой! Удобное электронное управление позволит вам с легкостью пользоваться этим газовым водонагревателем. Для безопасной работы газового нагревателя предусмотрено ограничение температуры нагрева воды. Высокая мощность обеспечивает быстрый нагрев воды. Внутреннее покрытие бака гарантирует длительный срок службы. Устройство обладает закрытой камерой сгорания и может функционировать как от природного, так и от баллонного газа.
https://fas.st/gnx848

Принципиальная схема проточного водонагревателя.

Газ низкого давления подается в инжекционную горелку. Продукты сгорания газа проходят через теплообменник и отводятся в дымоход. Теплота продуктов сгорания передается протекающей через теплообменник воде. Огневая камера снаружи охлаждается змеевиком, через который циркулирует вода, проходящая через калорифер. Таким образом, основные узлы проточного водонагревателя: горелочное устройство, теплообменник, система автоматики и газоотвод.
По мере модернизации водонагревателей совершенствовалось горелочное устройство. На смену многосопловым горелкам ИГК пришли горелки с центральным подводом газа. Однако эти горелки, имея относительно малый коэффициент инжекции (до 0,5), не используются при сжигании сжиженного газа. На водонагревателе ВПГ-18 применяют горелку с двухместным подводом газа. Поток газа через тройник и два сопла направляется в два диффузора-смесителя и далее через короб крышки смесителей в алюминиевые распределительные трубки, объединенные в литой блок.
Огневые отверстия трубок выполнены в виде поперечных щелей. Первичный воздух в этих горелках регулируют, коэффициент инжекции равен 0,7, что позволяет применять горелки и на природном, и на сжиженном газах. Такие горелки применяют и на унифицированных водонагревателях ВПГ, обеспечивая высокие эксплуатационные качества аппаратов.
Продолжение следует...

Газовый водонагреватель Ariston Fast Evo 11B цвет белый

прекрасное решение для вашего дома! Система безопасности включает в себя ионизационный контроллер пламени, останавливающий подачу газа при отсутствии огня. Датчик выполняет замеры температуры внутри водонагревателя и передает данные на плату управления. Эластичный теплообменник выполнен из меди и имеет цельную структуру, что и защищает его от повреждений. Цельный водяной узел сохраняет тишину в работе, не мешая вам посторонним шумом.
https://fas.st/w5bVA5

Газовый водонагреватель Ariston SGA 150

Накопительный водонагреватель Ariston SGA 150 – вы точно не останетесь без горячей воды! Продуманный контроль нагрева и розжига позволяет с помощью поворотно-нажимной ручки мгновенно зажечь конфорку и тут же приступить к готовке. Пользоваться этим водонагревателем очень просто благодаря интуитивно понятному механическому управлению. Также имеется индикация включения и нагрева. Этот водонагреватель обеспечит вас необходимым количеством горячей воды. Внутреннее покрытие бака обеспечивает длительный срок службы.
https://fas.st/qn2S5A

Газовый паяльник Kovea Auto Gas Iron KTS-2501

Благодаря специальной заправочной емкости, газовый паяльник Kovea KTS-2501 Auto Gas Iron мобилен и удобен для автономного использования на природе при отсутствии электричества. Его можно заправлять жидким бутаном из обычных баллонов для зажигалок. Позволяет выполнять широкий спектр тонких работ, где достаточно температуры 1300 °С: сварку и пайку мелких деталей, термоусадку.
https://fas.st/_5ecl-

Проточные водонагреватели.

Водонагревателями называются аппараты, нагревающие воду до определенной температуры. В отечественных водонагревателях используют два различных способа: нагревание проточной воды, поступающей из водопровода, и нагревание воды в специальных емкостях с периодическим отбором воды и заполнением. Про этому принципу существующие газовые водонагреватели разделяют на проточные (ВПГ) и емкостные.
Все проточные водонагреватели по тепловой нагрузке делят на три группы: 33600, 75600 и 105000 кДж/ч; по степени автоматизации - на высший и первый классы. КПД водонагревателей при номинальной нагрузке должен быть не ниже 80%, содержание оксида углерода в продуктах сгорания водонагревателя не должно превышать 0,05%, в том числе на сухие дымовые газы при теоретическом расходе воздуха; водонагреватели должны обеспечить паспортную производительность в пределах расчетных давлений газа при наименьшем значении его низшей теплоты сгорания; температура продуктов сгорания за тягопрерывателем должна быть не менее 180 градусов.

Газовая плита Kovea Cube KGR-1503

Газовая плита Kovea Cube КGR-1503 — легкая и компактная настольная плитка, отличающаяся лаконичным дизайном и приятным цветом. Корпус сделан из нержавеющей стали. Плита имеет съемную подставку под посуду, большую конфорку. Работает от одного цангового газового баллона KGF-0220, который помещается внутри плиты.
https://fas.st/P_VMY

Устройство краника верхней горелки (ПГ4-П-14).

Стержень ручки краника удерживается внутри корпуса трубки краника с помощью штыря, имеющего резьбу. С правой стороны кажого краника имеется регулировочный винт, обеспечивающий фиксацию стабильного малого пламени на горелках.
На левой стороне панели управления расположены ручка и кнопка термостатического крана, состоящего из термоэлектромагнитного клапана и терморегулятора. Эти устройства обеспечивают безопасные условия работы и автоматическую регулировку подачи газа на основную горелку духового шкафа.
Терморегулятор обеспечивает поддержание температуры в духовом шкафу на заданном уровне. Термоэлектромагнитный клапан контролирует наличие пламени на основной и жарочной горелках духового шкафа и прекращает подачу газа при их погасании.
Сначала газ попадает из коллектора в термоэлектромагнитный клапан, а потом при наличии прохода - в терморегулятор. Одновременная работа основной и жарочной горелок духового шкафа исключена из-за блокировки термостатического крана.
Жарочная горелка подвешивается вверху духового шкафа и представляет собой прямую трубку диаметром 26,8 мм, в которой просверлено четыре ряда отверстий: два внутренних и два внешних. Пламя жарочной горелки внешних рядов направлено на излучатель, а пламя внутренних рядов - на объем духового шкафа.
Термопара жарочной горелки крепится к кронштейну на расстоянии 17 мм от вертикальной оси горелки. Там же на одном уровне с жарочной горелкой в специальном прижиме устанавливается баллон терморегулятора, который контролирует температуру духового шкафа.
Перед зажиганием горелок шкафа следует сначала провентилировать шкаф. Если горелки поворотные, то их нужно повернуть отверстиями внутрь - это облегчает зажигание. Затем немного выдвинуть поддон плиты и положить на него смоченную водой материю, чтобы защитить рампу плиты от нагрева горячим воздухом, выходящим из-под дверцы жарочного шкафа. Если этого не сделать, то смазка кранов нагревается и вытекает, а краники перестают поворачиваться, и появляется утечки газа. Зажигать горелки шкафа следует не спичкой, а лучинкой или бумажным жгутиком. Удобно пользоваться специальными зажигалками. Зажженную лучинку или зажигалку правой рукой подносят сначала к правой горелке, а левой рукой открывают краник жарочного шкафа. Когда правая горелка загорится, сразу нужно поджечь левую горелку. Если горелки неповоротные, то первой можно зажигать любую горелку.

Газовая горелка Kovea Alpine Master KGB-1701

Многокомпонентная газовая система для приготовления пищи Alpine Master (KGB-1701) горелка объединяет систему теплообмена уже привычную по Альпинпотам и систему поверхностного сгорания (высокоэффективная конфорка).
В базовый комплект входит алюминиевые анодированные двухлитровый котелок с интегрированными ветрозащитой и теплообменником и алюминиевая крышка-сковородка со складной ручкой. Газовая горелка оснащена защитой от задувания, теплоэффективным рассекателем по технологии SCS (Surface Combustion System), регулятором подачи газа, а также дополнительная складная подставка под обычную варочную посуду и два транспортировочных чехла.
В лабораторных условиях горелка вскипятила 1 литр воды (20°C) за 2 минуты и 40 секунд, при этом расход газовой смеси не превысил 162 г/ч, а ориентировочная тепловая мощность горелки составила не менее 2,23 кВт.
Система ориентировано на работу со стандартными резьбовыми баллонами на 230 и 450 грамм, при это размер 230-граммового баллона позволяет укладывать его внутрь котелка во время транспортировки.
Максимальный диаметр посуды для установки на горелку - 20 см.

https://fas.st/cxJJX

Меры предосторожности:

- пользоваться горелкой рекомендуется на открытом воздухе.:

- запрещается оборачивать горелку алюминиевой фольгой или иными плотными ограничителями доступа воздуха (перегрев горелки может привести к деформации и порче горелки и посуды).

- запрещается наливать воду выше ограничительной отметки.

- запрещается нагревать пустую посуду, использовать чашу (кастрюлю из комплекта) иначе как для жидкостей.

- не рекомендуется топить снег (неправильный процесс топки может привести к паровому взрыву)

https://fas.st/cxJJX
